Спецификация продукта
|
Архитектура
|
Архитектура системы
|
Двойное резервирование, режим 2001; Горячее резервирование каждого источника питания двойной системы; Синхронизация данных карты-ключа Dualsystem
|
|
Архитектура чипа
|
АРМ + ПЛИС
|
|
|
Источник питания
|
Рабочее напряжение
|
220 В переменного тока ± 10%
|
|
Функция источника питания
|
4 источника питания постоянного тока имеют изолированный выход. Обнаружение и защита напряжения и тока
|
|
|
Коммуникация
|
Тип связи
|
Энергоноситель
|
|
Уровень напряжения
|
400~800В переменного тока
|
|
|
Скорость связи
|
>20,0 кб/с
|
|
|
расстояние связи
|
35 км
|
|
|
Интерфейс
|
Аналоговый сбор
|
42 канала 4-20мА; контурный источник питания; Все каналы с функцией активного отключения
|
|
Цифровой выход
|
8-канальный привод электромагнитного клапана на 24В и 12Вт; все каналы оснащены защитой от перегрузки по току, защитой от перегрева, обратной связью о состоянии привода и сбором тока привода; 12 каналов оснащены функцией активного отключения.
|
|
|
Цифровая связь
|
6 каналов CAN; 2 канала RS422; 8-канальный RS485
|
|
|
Верхний
компьютер
|
верхний компьютер
|
Настройка верхнего компьютера, Удаленная диагностика, Удаленное обновление прошивки
|
|
Функциональный
безопасность
|
Петля
|
Давление трех каналов ПТ - Signalis. Когда давление превышается, четыре канала электромагнитного клапана аварийно отключаются.
|
|
Оценка
|
уровень безопасности 3
|
|
|
Учреждения
|
Норвежское классификационное общество (DNV)
|
|
|
Проверенный
|
Стандартный
|
API STD 17F-2023 включает температурную, вибрационную, ударную и электромагнитную совместимость.
|
|
учреждения
|
Норвежское классификационное общество (DNV)
|
Преимущества и особенности

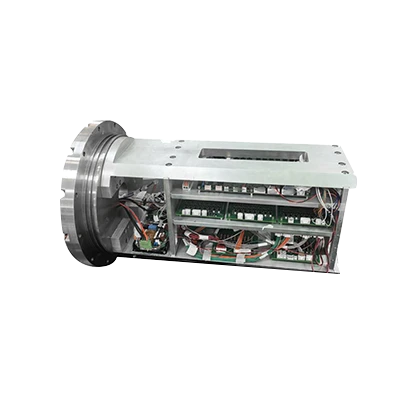

Система щитов управления HSEM от HELI состоит из 11 плат, включая основное управление, питание, связь и привод. Архитектура ARM+FPGA, система горячего резервирования с двойным-резервированием, полный охват системы диагностики неисправностей. Он поддерживает до 42 каналов сбора тока 4-20 мА, 48 каналов вывода привода электромагнитного клапана и 16 каналов цифровой связи. Субмодуль связи несущей 20 кбит/с с наземной станцией управления получил отчет о расчете уровня безопасности SLL3, выпущенный DNV, и прошел самотестирование по стандарту API-17.
Subsea production system (SPS) is the core equipment of deep-sea oil and gas development. As oil and gas explorationexpands to deep seas (>1500 м) и сверх-глубоких морях, традиционные методы контроля, основанные на использовании надводных платформ, сопряжены с высокими затратами и задержкой реагирования. Для решения вышеуказанных проблем. Электронный модуль управления SEM стал «интеллектуальным мозгом» подводных производственных систем.
В настоящее время в Китае есть сопутствующие продукты, прошедшие сертификацию API DNy, такие как CNOOc и HarbinEngineering. Однако только иностранные производители, такие как ABB и Aker-Solution, имеют продукцию SEM, соответствующую стандартам уровня безопасности SLL3.
Heli Tech Energy Co., Ltd. берет на себя ответственность прорвать зарубежную технологическую-блокаду и добиться локализации ключевых компонентов и систем в нефтяной-промышленности. В настоящее время подводный электронный модуль, разработанный и изготовленный нашей компанией,-получил отчет о расчете уровня безопасности SIL3, выданный DNV (первый в Китае), и прошел само-тестирование по стандарту API-17.Читать далее
Часто задаваемые вопросы
Вопрос: Каким стандартам сертификации безопасности соответствует система управления HSEM и доступны ли сертификационные документы для проверки?
Ответ: Система управления HSEM соответствуетСтандарт уровня безопасности SIL3и соответствует требованиямСтандарт API-17. Официальный отчет о расчетах SIL3, выпущенный DNV, и отчет об испытаниях на соответствие API-17 доступны для ознакомления по запросу.
Вопрос: Можно ли интегрировать систему управления HSEM с существующим оборудованием системы подводной добычи (SPS) и какие протоколы связи она поддерживает?
О: Да, система управления HSEM предназначена для полной интеграции с основным оборудованием систем подводной добычи. Он поддерживает распространенные промышленные протоколы, такие как EtherCAT, MODBUS, а также протоколы связи, указанные в стандартах API, обеспечивая совместимость с платформами управления на-площадке.
Вопрос: Поддерживает ли система управления HSEM дистанционный мониторинг и обслуживание и какие технические условия необходимы для этой функции?
О: Система управления HSEM оснащена встроенным-модулем удаленного доступа с архитектурой B/S, который поддерживает мониторинг данных в-режиме реального времени, диагностику неисправностей и удаленную настройку параметров. Чтобы включить эту функцию, локальная система должна соответствовать только базовым требованиям к сетевому подключению, а процесс передачи данных должен соответствовать отраслевым стандартам шифрования для обеспечения безопасности данных.
Вопрос: Доступны ли запасные части для системы управления HSEM на месте и каков срок поставки срочных запасных частей?
О: Мы создали полную систему поставок запасных частей, при этом общие запасные части хранятся на местных складах для быстрого доступа. Срок поставки регулярных запасных частей составляет 7 рабочих дней, а при срочных запросах на запасные части мы можем предоставить услуги срочной доставки в течение 48 часов в регионы, охваченные нашей сервисной сетью.
